Aksiyal Fan

Aksiyal fanlar motora direkt aküple ya da kayış kasnaklı olarak bağlanabilir.

Aksiyal Fan

Fan tahriği direkt aküple olduğunda fan motora konik sıkmalı burç vasıtası ile bağlanmaktadır.

  • Kanat açıları ayarlanabilir.
  • Statik dengelenmiş.
  • Dinamik balans tezgahlarında balanslanmış.

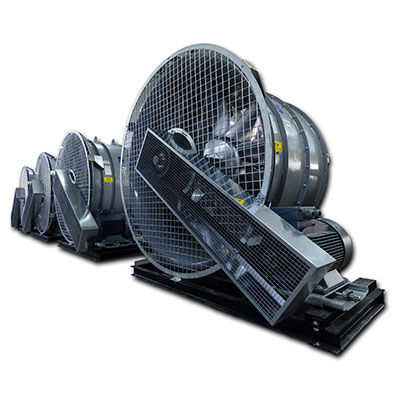

Fan tahriği kayış-kasnaklı olduğunda fanın tahrik miline bağlantısı sökülüp takılmaya elverişli konik sıkmalı burç ile yapılmaktadır. Debi değiştirmek istendiğinde kasnak değişimi ile debi ayarı kolaylıkla yapılmakta, fanın tekrar balans yapılmasına gerek kalmamaktadır. Rulmanlar yük taşıma özelliği ve tozlu ortamlarda çalışabilen çift sıra masuralı oynak tiptir. Tahrik mili yatak ile kaide üzerinde oluşturulmaktadır.

  • Sabit kanatlı.
  • Yüksek verimli.

Plastik kanatlı aksiyal fanlar 500 m3/h- 45.000 m3/h kapasite aralığında ve 310 mm - 900 mm çap aralığında 10 farklı model ile sunulmaktadır.

Özel alaşımlı alüminyum döküm teknolojisi ile üretilmiş alüminyum kanatlı aksiyal fanlar ise yüksek debi ve basınç gereksinimlerini karşılayabilecek şekilde 6000 m3/h- 230.000 m3/h kapasite aralığında ve 400 mm – 2000 mm çap aralığında 13 farklı model ile sunulmaktadır.

Fan gövdesi, yatak kaidesi ve taşıyıcı ayakları karbon çeliği (St-37) malzemeden kaynak konstrüksiyon ile tek parça olarak imal edilmektedir. Standart olarak özel boya ile boyanarak korozyona karşı korunmaktadır. İsteğe bağlı olarak sıcak daldırma galvaniz yapılabilmektedir.

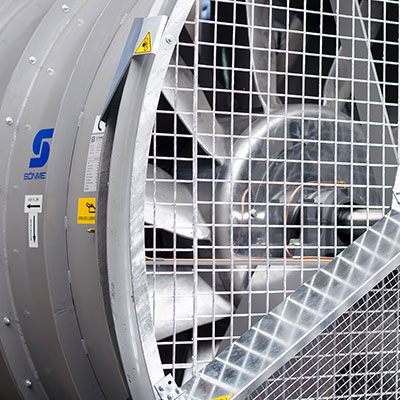

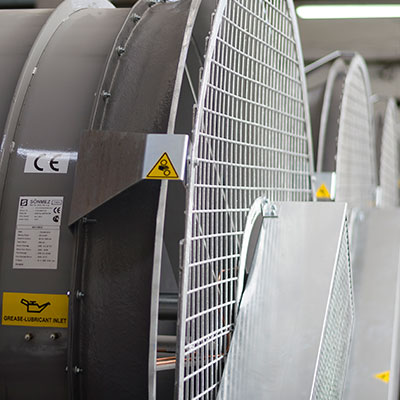

Fanlar standart olarak ön ve arka taraflarda koruma telleri ile donatılmıştır.

Fanlar için optimum çalışma sıcaklık aralığı -10 °C ile 70 °C arasındadır.

Fan hava girişinde kayıpları minimumda tutmak için polyester difüzör montajı standart olarak gövde flanşına cıvata ile bağlanmıştır.

Fan çıkış tarafına ise sabit kanatlı hava çıkışı yönlendiricisi cıvatalı olarak monte edilmiştir. Bu sayede çıkıştaki türbülanslar minimize edilerek yüksek verim elde edilmektedir.
